Cửa trượt quay tự động khẩn cấp PANIC AUTODOOR (Break Out Door/Egermency) Là dòng cửa tự động được thiết kế nhằm đáp ứng đồng thời yêu cầu vận hành tự động và đảm bảo thoát hiểm an toàn trong các tình huống khẩn cấp. hệ thống cửa Break Out này hoạt động như một cửa trượt tự động thông thường, sử dụng cảm biến mắt thần để nhận diện người qua lại và điều khiển đóng mở hoàn toàn tự động. Điểm đặt biệt của dòng cửa này là chức năng PANIC, cho phép các cánh cửa và vách cố định có thể mở qoay về phía ngoài khi có sự cố chất nổ, mất điện hoặc khi cần sơ tán khẩn cấp, khẩu độ thông thủy được mở rộng tối đa 99%, tạo lối thoát hiểm nhanh chóng cho số lượng lớn người di chuyển cùng lúc.

Cửa trượt quay tự động Egermency Automatic được ứng dụng rộng rãi tại bệnh viện, Trung tâm thương mại, Sân bay, Nhà ga, Khách sạn và các công trình công cộng có mật độ người cao. Người yếu tố an toàn, hệ thống còn mang lại tính thẩm mỹ hiện đại, khả năng tiết kiệm năng lượng điều hòa và nâng cao trải nghiệm sử dụng. Đây là giải pháp cửa thông minh kết hợp giữa công nghệ tự động hóa tiên tiến và các tiêu chuẩn an toàn thoát hiểm trong kiến trúc hiện đại

Nguyên lý hoạt động và cơ chế Break – Out

Chế độ bình thường (Normal Mode)

• Hệ thống vận hành dựa trên cơ chế khóa thông minh kết hợp hệ thống điện điều khiển đồng bộ
• Cửa hoạt động trượt mở cảm biến tự động như bình thường mang lại sự tối ưu tiện lợi
• Cửa trượt qua lại trên ray hợp kim nhôm nhờ motor và dây đai truyền động timing belt

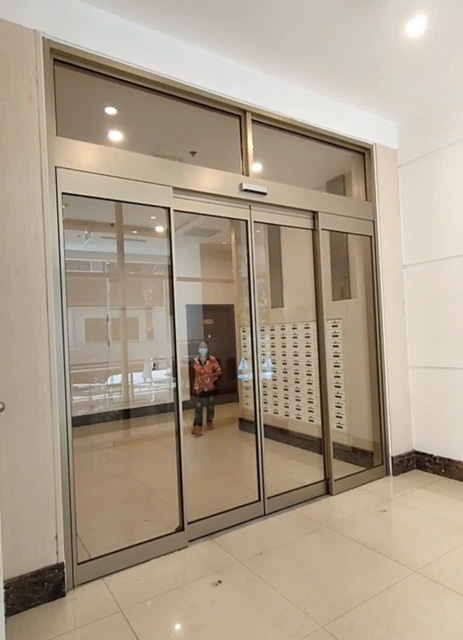

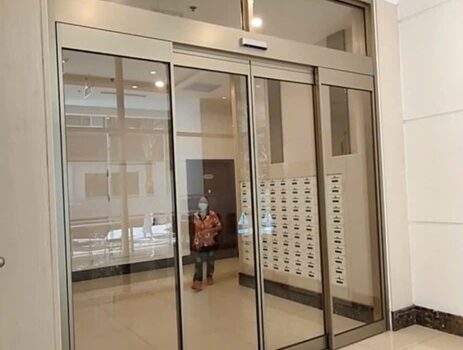

Cửa trượt quay PANIC

Chế độ kích hoạt tự động qua hệ thống PCCC

• Kích hoạt tự động khi tòa nhà xảy ra hỏa hoạn
• Hệ thống báo cháy trung tâm sẽ gửi tín hiệu kích hoạt đến tủ điều khiển của cửa tự động
• Cửa sẽ tự động trượt mở hoàn toàn ngay lập tức
• Cửa giữ nguyên vị trí mở hoàn toàn để người dân sơ tán

Chế độ khẩn cấp (Break-out Mode) kích hoạt bằng cơ học (Lực đẩy thoát hiểm hoàn toàn)

• Khi có lực tác động tờ bên trong hướng ra ngoài
• Lực vượt ngưỡng lực cài đặt thường từ 60N-110N
• Hệ thống khớp bản lề cơ khí (Panic hardware) trên cánh cửa sẽ được kích hoạt
• Cánh cửa trượt tách khỏi hệ thống ray treo thông thường và xoay 90 độ ra ngoài
• Tín hiệu điện sẽ lập tức tắt nguồn motor để tránh xung đột hệ thống
• Đảm bảo an toàn tuyệt đối cho người hoang mang dẫm đạp thoát thân
• Giải phóng lỗi đi thát nút cổ chai do dòng người dồn ứ.
• Người tiếp cận dùng tay đẩy mạnh vào bất kỳ vị trí nào trên cánh cửa theo hướng ra ngoài

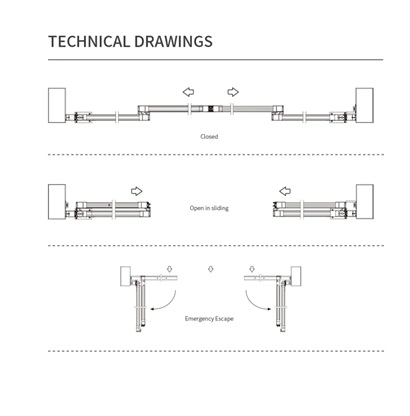

Cửa tự động Break Out

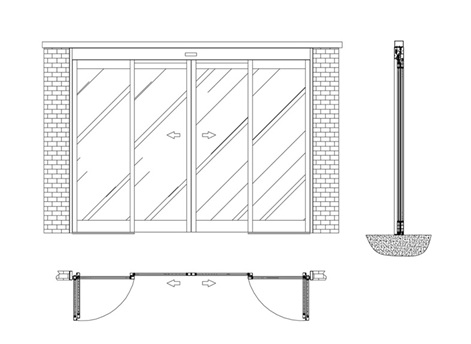

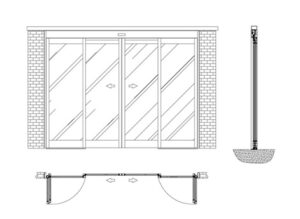

Cửa trượt quay tự động Egermency

Thông số kỹ thuật tổng thể của bộ phụ kiện cửa Panic

Hạng mục thông số            Chi tiết kỹ thuật           Ghi chú/Tiêu chuẩn

Kiểu cửa                          Cửa trượt 2 cánh           Breack-out toàn phần

  hoặc 4 cánh

Chiều rộng TT                  1400-3000 mm               Mở rộng tối đa khi

 kích hoạt Break – out

Chiều cao                         TT 2100-3000 mm        Phụ thuộc tải trọng kính

Trọng lượng                     Max 150 kg/cánh          Tải trọng hệ thống 400kg

cánh tối đa

Nguồn điện cấp             AC220V +/- 10%              Điện dân dụng/

50-60 Hz                      công nghiệp

Công suất tiêu thụ         100-150W                  Tiết kiệm NL thông minh

Động cơ                        DC Brushless             Tích hợp encoder kiểm soát

                                      không chổi than             chu kỳ và định vị vị trí

Tốc độ mở cửa              300-700 mm/s           Có thể cài đặt

Tốc độ đóng cửa            200-500 mm/s          Có thể cài đặt

Lực đẩy kích hoạt         Panic 60-100N           Tiêu chuẩn EN16005

Góc mở thoát hiểm       Mở quay ngoài           Tạo luồng lưu thông

tối đa                              đạt đúng 90 độ           thẳng đứng không vật cản

Nhiệt độ vận hành        -20oC đến +50oC        Thích hợp cho nhiều vùng khí hậu

Cấp độ bảo vệ              Min IP22 cho bộ           Có option nâng cấp IP54

điều khiển trung tâm        cho khu vực bán lộ thiên

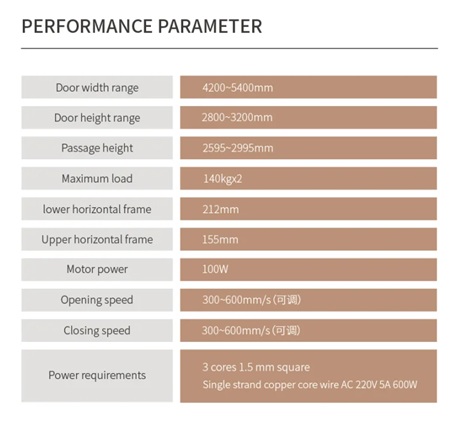

Thông số kỹ thuật cửa tự động hoảng loạn Panic

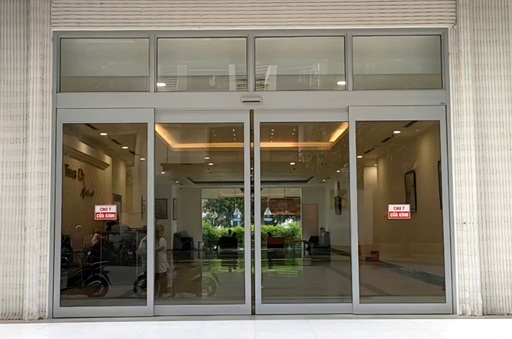

Cửa trượt quay tự động Break Out

Chi tiết về cấu tạo, kết cấu cơ khí và công nghệ đột phá, vật liệu

Vật liệu khung

• Sử dụng hợp kim nhôm định hình cao cấp đạt tiêu chuẩn 6063-T5 hoặc 6063-T6
• Bề mặt được xử lý bằng công nghệ Anodize hoặc sơn tĩnh điện chống ăn mòn
• bề mặt chống trầy xước và chịu được áp lực gió lớn

Profile nhôm

• Độ dày thành vách từ 2,5-4,0 mm tại các vị trí chịu lực chính
• Đảm bảo hệ khung không bị vặn xoắn khi cánh cửa bị đẩy mở quay 90 độ

Hệ thống bản lề xoay chuyên dụng (Breakout Hinges)

• Đây là trái tim của tính năng khẩn cấp
• Bản lề này được tích hợp âm vào khung nhôm của cánh cửa
• Ở trạng thái bình thường, nó được khóa chặt bằng các chốt bi hoặc chốt từ tính để cửa trượt dọc theo ray
• Khi có lực tác động đủ lớn theo chiều dọc (đẩy ra ngoài), chốt này sẽ mở và chuyển toàn bộ cơ chế từ trượt (sliding) sang mở quay (swinging)

Hệ thống ray trượt và con lăn chịu lực cao

• Ray và con lăn cửa Panic được chế tạo từ hợp kim nhôm cao cấp máy bay và thép không gỉ chất lượng cao
• Đảm bảo cửa không bị kẹt hay chệch hướng ngoài ý muốn
• Chiều cao hộp ray thường là 100 – 150 – 200 mm
• Thiết kế giảm chấn âm thanh bằng đệm cao su EPDM chuyên dụng
• Triệt tiêu rung động và tiếng ồn khi cánh cửa trượt ở tốc độ cao

Hệ thống khóa thông minh và cảm biến áp lực

• Cửa được trang bị các cảm biến lực, có thể điều chỉnh được độ nhạy
• Ngăn ngừa tình trạng cửa bị bẻ văng khi gió bão lớn hoặc do người dùng vô tình chạm nhẹ

Bộ lưu điện UPS và motor khẩn cấp

• Hệ thống cửa Breakout đạt chuẩn quốc tế luôn đi kèm bộ lưu điện dự phòng
• Đảm bảo cửa tự động chuyển dang trạng thái mở hoàn toàn (Fail-Safe) hoặc duy trì năng lượng để người dùng kích hoạt tính năng Egermency một cách dễ dàng.

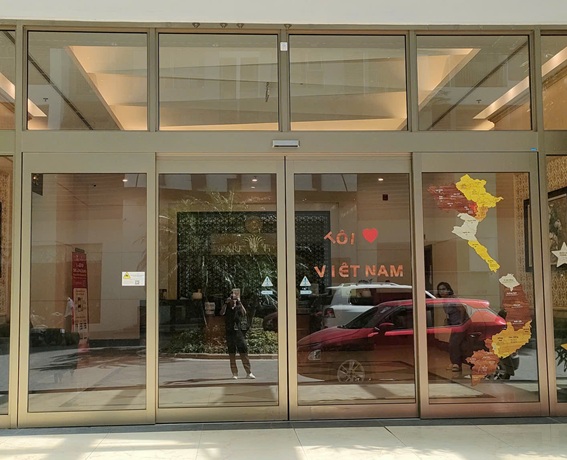

Cửa trượt quay tự động khẩn cấp PANIC AUTODOOR

Tóm lại, cửa tự động khẩn cấp trượt quay Panic Autodoor không chỉ là một sản phẩm công nghệ, mà còn là một giải pháp kiến trúc an toàn, đáp ứng yêu cầu kép và tính tiện nghi hiện đạo và an toàn phòng cháy chữa cháy. Sự kết hợp vận hành thông minh và cơ chế thoát hiểm bằng tay linh hoạt đã biến nó thành một phần không thể thiếu trong những công trình hiện đại, góp phần bảo vệ tính mạng và tài sản trong những tính huống nguy cấp. Với các chứng nhận tiêu chuẩn quốc tế và sự đa dạng về cấu hình, loại cửa này tiếp tục khẳng định vai trò thiết yếu trong việc kiến tạo không gian sống và làm việc an toàn, văn minh.
