Cửa cuốn trượt trần OVERHEAD là dòng cửa công nghiệp chuyên dụng thân cửa bằng Panel lõi PU được thiết kế để đóng mở theo phương thẳng đứng và trượt dọc theo hệ ray dẫn hướng lên phía trần nhà giúp tối ưu không gian sử dụng và nâng cao hiệu quả vận hành. Cửa trượt trần OVERHEAD Door thường được tích hợp động cơ điện, hệ thống điều khiển tự động, cảm biến an toàn và các thiết bị bảo vệ chống rơi giúp nâng cao mức độ an toàn trong quá trình vận hành. Sản phẩm còn có khả năng cách nhiệt, cách âm, chống bụi và tiết kiệm năng lượng hiệu quả.

Khác với các loại cửa cuốn thông thường cuộn tròn quanh trục, cửa trượt trần Overhead được cấu tạo từ nhiều tấm Panel có lõi PU liên kết với nhau bằng bản lề, di chuyển êm ái trên hệ thống ray đứng và ray ngang. Nhờ thiết kế đặc biệt này cửa có khả năng chịu tải trọng lớn, độ bền cao phù hợp với các công trình có tần suất đóng mở liên tục như nhà máy sản xuất, kho vận, trung tâm logistic, nhà xưởng công nghiệp và gara ô tô. Với những ưu điểm vượt trội về công năng, độ an toàn và tính thẩm mỹ, cửa cuốn trượt trần OVERHEAD DOOR đang trở thành giải pháp cửa công nghiệp hiện đại được nhiều doanh nghiệp lựa chọn.

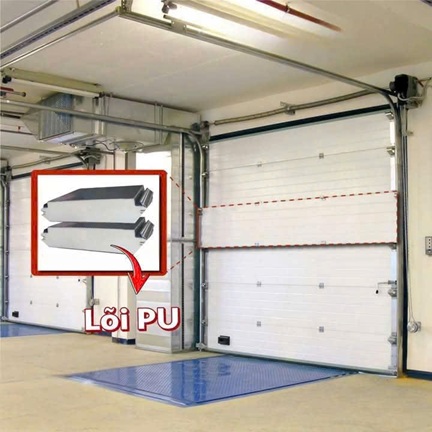

Cửa trượt trần OVERHEAD

Cấu tạo chi tiết và nguyên lý điều kiện vận hành cửa cuốn trượt trần Overhead

1. Cấu tạo thân cửa Panel PU

• Đây là thành phần quan trọng nhất quyết định đến thẩm mỹ và độ bền của cửa
• Thân cửa bao gồm các tấm Panel lõi PU xếp chồng lên nhau
• Mỗi tấm Panel có cấu trúc 3 lớp: 2 lớp bề mặt thằng thép hợp kim sơn tĩnh điện (hoặc Colobond siêu bền từ BluScope Steel), lớp lõi ở giữa bằng xốp Polyurethane PU tỷ trọng cao hoặc PIR
• Thiết kế nào tạo nên khả năng cách âm, cách nhiệt vượt trội
• Độ dày tấm Panel thường là 40-50mm, chiều cao tấm panel tùy theo kích thước cửa
• Thiết kế bề mặt dập ô huỳnh hoặc cán vân nổi giảm sự thô cứng của vật liệu
• Màu sắc phổ biến: trắng ngà hoặc mặt ngoài vận gỗ – mặt trong màu trắng
• Các khớp nối giữa các tấm panel được thiết kế bo tròn đặc biệt chống kẹp khi cửa vận hành

2. Hệ thống ray dẫn hướng Tracks

• Được làm từ thép định hình mạ kẽm độ dày cao, bản rộng, dày từ 1.5-2.0mm
• Ray ôm sát hai bên mép cửa và uốn cong dần lên trần nhà
• Ray được uốn cong cơ khí chính xác để dẫn hướng các bánh xe con lăn di chuyển
• Hệ thống ray giúp định hình đường đi của các tấm panel khi chuyển động

3. Hệ thống lò xo trợ lực Torsion Springs

• Được lắp đặt phía trên đỉnh cửa, giúp triệt tiêu phần lớn trọng lượng thân cửa
• Làm bằng thép lò xo xoắn cao cấp C75
• Có độ bền cao với tuổi thọ đạt 15.000-25.000 chu kỳ đóng/mở
• Nhờ lò xo trợ lực, ngay cả khi mất điện, người dùng vẫn có thể dùng tay nâng hạ cửa một cách nhẹ nhàng

4. Trục cuốn và dây cáp chịu lực

• Trục bằng thép mạ kẽm phi 27mm
• Trục được nối với lò xo
• Kết hợp với dây cáp thép siêu bền chạy dọc hai bên để kéo/thả thân cửa theo đúng quỹ đạo

5. Hệ thông con lăn Rollers

• Được lắp ở các góc của tấm Panel
• Di chuyển bên trong ray dẫn hướng để giảm thiểu ma sát
• Giúp cửa vận hành êm ái, không gây ra tiếng ồn khó chịu
• Bản lề liên kết giữa các tấm panel được chế tạo từ vật liệu chống gỉ nhằm đảm bảo tuổi thọ lâu dài

6. Hệ thống gioăng cao su giảm chấn Weather Stripping

• Bao quanh 4 mặt của cửa Trên-Dưới-Trái-Phải
• Khi cửa đóng kính các gioăng này sẽ ép chặt vào khung cửa và sàn nhà
• Ngăn chặn hoàn toàn bụi bẩn, nước mưa, công trùng
• Đặc biệt cách âm đạt mức tương đương R=24dB
• Giảm thất thoát nhiệt độ từ phòng điều hòa ra ngoài

7. Hệ thống bộ tời motor và bộ điều khiển thông minh

• Sử dụng motor 24V DC hoặc 220 VAC chuyên dụng kiểu trượt trần AHV-565
• Tích hợp hệ thống giảm tốc, tốc độ đóng mở trung bình đạt 150-200 mm/s
• Bộ điều khiển điện tử và cơ chế vận hành an toàn
• Là bộ não của cửa, giúp vận hành tự động thông qua remote, nút bấm tường
• Có thể tích hợp điều khiển ứng dụng qua điện thoại thông minh smarthome

8. Nguyên lý vận hành linh hoạt

• Cửa Overhead vận hnahf theo phương thức tịnh tiến dọc rồi trượt ngang
• Quá trình mở cửa: khi có lệnh từ bộ điều khiển, motor hoạt động kéo dây cáp chuyển động
• Các tấm panel nhờ sự kết dính linh hoạt của bản lề sẽ lần lượt di chuyển lên trên
• Khi tới góc cua của thanh ra, các tấm này sẽ bẻ cong và trượt nằm ngang sát với trần nhà
• Quá trình đóng cửa: hệ thông lò xo và motor sẽ điều tiết để thân cửa trượt từ trần nhà xuống theo chiều thẳng đứng cho đến khi chạm sàn
• Nguyên dí di chuyển “ôm sát” giúp giải phóng một lượng lớn không gian phía trên cửa

9. Tính năng an toàn tích hợp

• Cửa tự động dừng và đảo chiều đi lên khi gặp vật cản
• Hệ thống ly hợp cho phép dễ dàng chuyển sản chế độ mở tay
• Hệ thống chống đứt lò xa, tự động kháo chặt trục an toàn
• Ngăn không cho cửa rơi tự do nếu xảy ra sự cố đứt lò xo hy hữu
• Tích hợp thông minh kết nối được với hệ thống camera, còi báo động, cảm biến báo cháy…

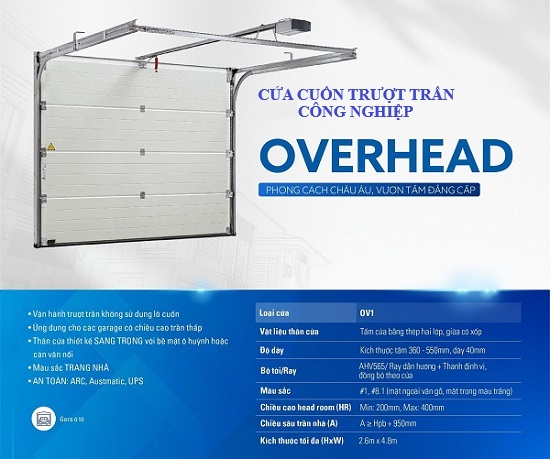

Cửa cuốn trượt trần OVERHEAD

Các loại cửa trượt trần phổ biến, kích thước tiêu chuẩn và giới hạn của cửa Overhead Door

Tiêu chí/        Cửa trượt trần dân dụng         Cửa trượt trần công nghiệp

/Thông số                 Residential                           Industrial Sectional

Ứng dụng              Gara ô tô, nhà phố             Nhà kho, nhà máy, xưởng

tầng hầm gia đình                 logistics, trạm cứu hỏa

Kích thước Max            ≤11,25 M²                            ≤16 M² tùy chỉnh

Kích thước Min             ≥ 3,4 M²                         Theo yêu cầu thiết kế

Chiều cao trần            Min 20-40 cm                    Tùy thuộc ray trượt

Chiều sâu Min                  +950 mm                     Tùy chiều dài panel

Tần suất hoạt động        Vài lần/ngày                      Liên tục 24/7

Thông số kỹ thuật bổ sung

• Tốc độ mở: 0,25 m/s
• Motor: AC380V / 50Hz
• Chiều cao bảng điều khiển cửa : 500mm
• Có 2 cửa số tầm nhìn
• Tổng độ dày panel: 50mm, Tole 0.5mm
• Màu sắc: Cả hai mặt RAL 9002 (trắng xám)
• Cảm biến an toàn tích hợp
• Ray vuông góc 90°
• Thép 100*100*1.8mm+Thép 50*100*1.8mm+Thép 30*60*1.4mm

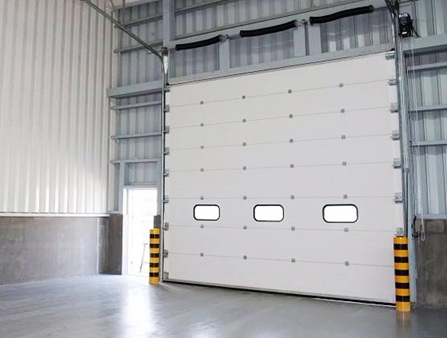

Cửa trượt trần OVERHEAD Door

Tối ưu hóa không gian, thích ứng nhiều loại kết cấu, nâng cao hiệu quả vận hành

Tối ưu hóa không gian

• Thiết kế không xâm lấn ảnh hưởng không gian sàn và tường
• Khác biệt ở cơ chế vận hành, di chuyển dọc theo đường ray trên trần nhà
• Cấu tạo từ các tấm panel ghép khớp với nhau
• Cớ chế trượt dọc theo trần nhà không chiếm dụng không gian ở hai bên lối mở
• Không giản cho cửa là tối thiểu, có thể bố trí vật tư ngay sát tường cạnh cửa
• Tận dụng tối đa diện tích sàn
• Lối đi không bị cản trở bởi các chướng ngại vật, tạo nền nhà xưởng liền mạch
• Tạo điều kiện thuận lợi cho xe nâng, robot tự hành AGV, các phương tiện vận tải khác di chuyển dễ dàng

Khả năng thích ứng với nhiều loại kết cấu nhà xưởng

• Hệ thống ray dẫn hướng cửa trượt Overhead có thể tùy chỉnh phù hợp với chiều cao trần và cấu trúc của nhà
• Đối với kho có trần cao, cửa Overhead được thiết kế để trượt thẳng đứng hoàn toàn
• hệ thống PVE có phép cửa trượt thẳng đứng lên một đoạn ngắn rồi trượt cong theo trần nhà
• Có thể bắt ray trực tiếp lên trần nhà mà không tạo thêm tải trọng lên mái
• Sự đa dạng cấu hình cửa Overhead phù hợp để tối ưu hóa tối đa không gian

Nâng cao hiệu quả vận hành

• Tốc độ vận hành và năng suất với phiên bản tự động hóa cửa trượt trần
• Có thể được vận hành bằng nhiều phương thức khác nhau như điều khiển từ xa, nút bấm hoặc cảm biến chuyển động
• Tự động hóa thao tác đóng/mở loại bỏ nhu cầu vận hành thủ công
• Giảm thời gian lao động và giảm thiểu tắc nghẽn giúp quy trình làm việc nhanh hơn
• Xe tải có thể ra vào, xếp dỡ hàng hóa một cách nhanh chóng
• Cách nhiệt, cách âm và tiết kiệm năng lượng
• Đảm bảo an ninh, an toàn và giảm chi phí vận hành

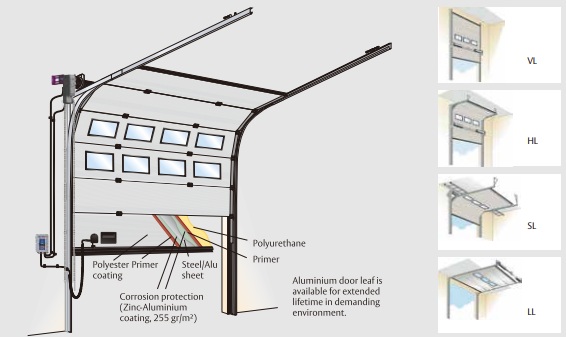

Nhà thầu cửa trượt trần công nghiệp OVERHEAD

Những lưu ý khi lựa chọn cửa trượt Overhead Door

• Cần xem xét các yếu tố như kích thước ô chờ, chiều cao trần nhà, tần suất sử dụng
• Xem xét yêu cầu cách nhiệt, điều kiện môi trường và ngân sách đầu tư
• Lựa chọn đơn vị sản xuất và thi công uy tín đóng vai trò quan trọng
• Đảm bảo chất lượng sản phẩm, độ chính xác khi lắp đặt và chế độ bảo hành
• Bảo trì và bảo dưỡng định kỳ giúp kéo dài tuổi thọ của cửa, hạn chế sự cố phát sinh

Cửa cuốn trượt trần OVERHEAD không chỉ đơn thuần là một thiết bị che chắn mà còn là một giải pháp kỹ thuật và kiến trúc thông minh. Nó giải quyết triệt để các vấn đề về giới hạn không gian, nâng cao giá trị thẩm mỹ và tối ưu hóa quy trình vận hành trong các nhà máy, kho bãi và công trình hiện đại. Sự kết hợp giữa thiết kế chắc chắn, khả năng cách nhiệt tốt và khả năng tùy chỉnh theo từng nhu cầu đặc thù đã giúp dòng sản phẩm này trở thành lựa chọn hàng đầu, khẳng định vai trò thiết yếu của mình trong ngành xây dựng và công nghiệp hiện nay. Háy liên hệ với Autodoor Viet Nam – Hotline/zalo: 0904.654.816 để nhận tài liệu và thông tin tư vấn, khả sát trực tiếp miễn phí.
