Cửa trượt gấp Breakout T12 là giải pháp cửa tự động cao cấp được thiết kế nhằm đáp ứng đồng thời yêu cầu lưu thông thuận tiện và tiêu chuẩn thoát hiểm khẩn cấp trong các công trình hiện đại. hệ thống sử dụng cơ cấu cửa trượt tự động T12-125B kết hợp chức năng Breakout (Panic / Egermency) cho phép các cánh cửa và vách cố định có thể mở bung theo hướng thoát nạn khi xảy ra sự cố như chảy nổ, mất điện hoặc tình huống cần sơ tán khẩn cấp nhờ khẩu độ mở thông thủy được mở rộng tối đa, giúp dòng người di chuyển nhanh chóng và an toàn.

Bộ truyền động T12-125B được trang bị động cơ không chổi than vận hành êm ái, tiết kiệm điện năng và có khả năng chịu tải lớn. Hệ thống điều khiển thông minh tích hợp cảm biến an toàn, chức năng tự đảo chiều khih gặp vật cản và khả năng kết nối với hệ thống báo cháy của tòa nhà. Với thiết kế hhieenj đại, độ bền cao và tính năng thoát hiểm vượt trội, cửa tự động trượt gấp hoảng loạn Breakout T12-125B đang trở thành lựa chọn tối ưu cho các công trình yêu cầu tiêu chuẩn an toàn và tiện nghi cao.

Cấu tạo và nguyên lý hoạt động cửa trượt quay tự động T12

Cấu tạo cơ khí đặc thù

• Cửa Breakout khác các dòng cửa trượt tự động tiêu chuẩn cố định cánh trong hệ ray
• Cửa Breakout sở hữu hệ thoogns khung nhôm bọc kính cường lực được tích hợp các bản lề xoay đặc biệt và chốt khóa thông minh
• Cánh trượt Sliding leaves di chuyển qua lại trên ray khi vận hành tự động
• Cánh cố định Fixed leaves có thể tích hợp trục xoay để mở bùn cùng cánh trượt
• Hệ thống ray và con lăn chuyên dụng cho phép cánh cửa vừa trượt ngang, cửa có thể rời khỏi ray dẫn hướng để xoay góc 90 độ khi có lực tác động từ bên trong

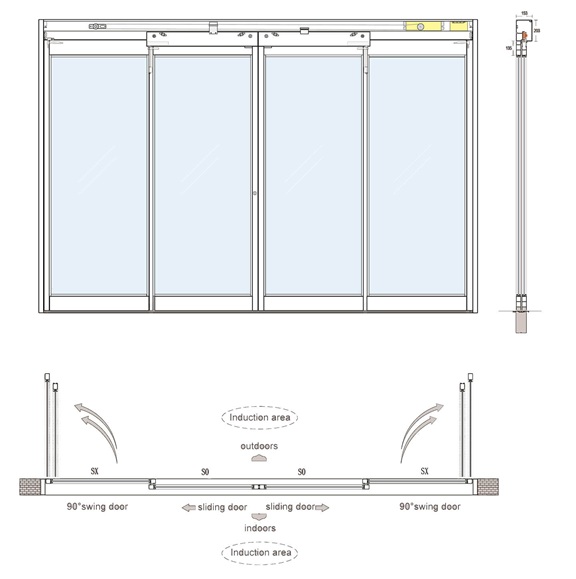

Cửa kính cảm biến trượt quay tự động Panic T12-125B

Nguyên lý vận hành hai chế độ

• Hệ thống hoạt động dựa trên sự chuyển đổi linh hoạt giữa hai trạng thái
• Chế độ thường : cửa hoạt động bằng motor điện, mắt thần cảm biến radar hồng ngoại phát hiện người đi qua và điều khiển cánh cửa mở trượt sang hai bền
• Đây là chế độ tiết kiệm năng lượng, ngăn bụi bẩn và điều hòa không khí
• Chế độ khẩn cấp : khi có hỏa hoạn, động đất hoặc mất điện hoàn toàn, dòng người hoảng loạn sẽ tràn ra cửa
• Chỉ cần một lực đẩy nhẹ trực tiếp lên bề mặt cánh cửa theo hướng thoát hiểm
• Cơ chế chốt cơ khí sẽ tự động nhả ra cả cánh trượt và cánh cố định sẽ gấp mở bung ra ngoài

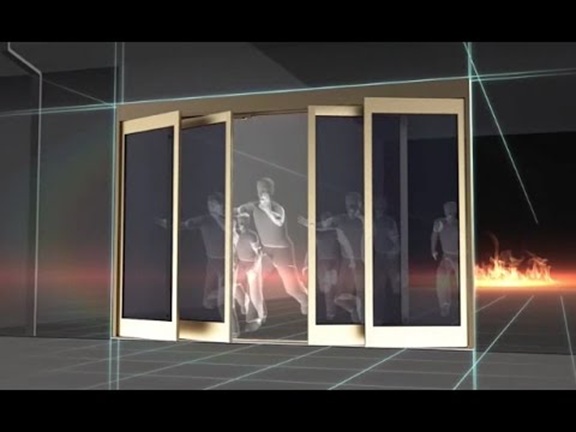

Cửa trượt gấp Egermency

Hệ thống điện tử, kiểm soát và an toàn thiết bị cửa Breakout / Egermency / Panic

Bộ điều khiển trung tâm Microprocessor (contronller)

• Bộ não của cửa là một máy tính mini (Microprocessor Controller) 32-bit thông minh
• Tự động dò tìm hành trình ngay khi khởi động
• Cửa tự đo chiều rộng lối đi, trọng lượng cánh để đưa ra chu kỳ tăng tốc và giảm tốc tối ưu
• Tích hợp hệ thống PCCC (Fire Alarm Interface)
• Board mạch có sẵn cổng kết nối nhận tín hiệu khô (Dry Contact) từ tủ trung tâm báo cháy tòa nhà
• Khi có tín hiệu báo cháy, cửa sẽ lập tức kích hoạt chế độ mở full (Fail-Safe: Open) hoặc đóng hẳn tùy theo kịch bản cô lập vùng cháy
• Cơ chế đẩy cơ học Break-out vẫn luôn sẵn sàng hoạt động độc lập bất chấp lệnh điện tử

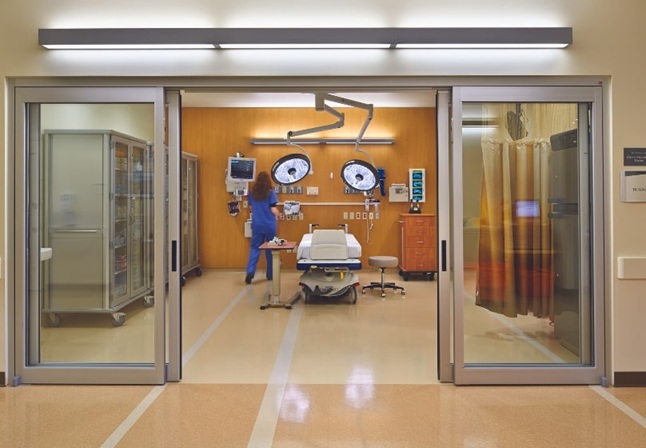

Cửa trượt gấp tự động Breakout

Hệ thống cảm biến (Sensor & Safety Devices)

• Cảm biến kích hoạt kết hợp cảm biến an toàn sử dụng công nghệ vi sóng kết hợp hồng ngoại chủ động
• Cảm biến có khả năng quét vùng không gian rộng để phát hiện chuyển động của người đến gần
• Quét màng tia hồng ngoại sát vách kính để chống kẹt cho người đứng yên tại vùng điểm mù của cửa
• Cảm biến Break-out Microswitch được bố trí ngay tại các khớp bản lề khẩn cấp
• Khi bộ trong các cánh cửa bọ đẩy mở ra dù chỉ 2-5 độ, microswitch này sẽ lập tức ngắt toàn bộ nguồn cấp cho động cơ
• Ngăn chặn việc dây curoa tiếp tục kéo làm hỏng hóc cơ cấu cửa

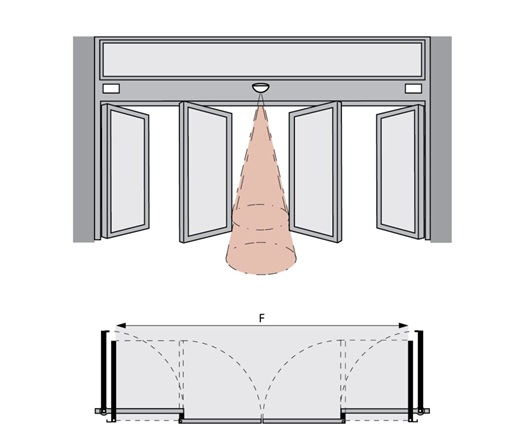

Cửa trượt gấp Panic T12

Hệ thống lưu điện (UPS Battery Backup)

• Hệ thống được trang bị bộ pin dự phòng Lithium-ion hoặc ắc quy chì khô 24V tích hợp
• Pin dự phòng đảm bảo cho cửa thực thiện được ít nhất 20-50 chu kỳ đóng mở liên tục
• Tự động chuyển cửa về trạng thái mở hoàn toàn để thông thoáng lối đi theo đúng tiêu chuẩn thoát nạn

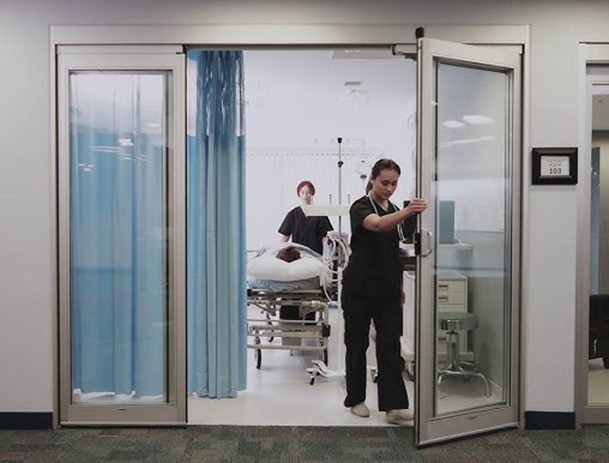

Cửa tự động Breakout T12

Tiêu chuẩn quốc tế áp dụng và Ứng dụng thực tế tại các công trình hiện đại

Tiêu chuẩn quốc tế áp dụng

• EN 16005 Tiêu chuẩn Châu Âu về an toàn sử dụng đối với cửa tự động
• DIN 18650 Tiêu chuẩn của Đức về an toàn kỹ thuật cho cửa tự động tại lối thoát hiểm
• UL 325 Chứng nhận an toàn của Mỹ cho các thiết bị cửa tự động vận hành bằng điện
• Độ bền chu kỳ (Cyclic test) hệ thống phải đạt độ bền tối thiểu 1-2 triệu chu kỳ

Ứng dụng thực tế

• Sân bay, Nhà ga, Bến tàu
• Trung tâm thương mại, Siêu thị lớn
• Bệnh viện, Cơ sở y tế
• Tòa nhà văn phòng, Khách sạn cao cấp

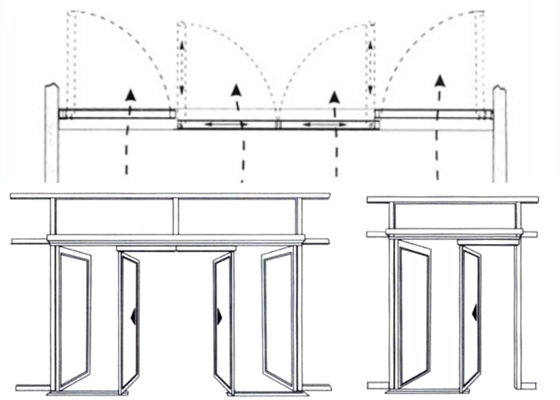

Cửa tự động thoát nạn khẩn cấp Egermency

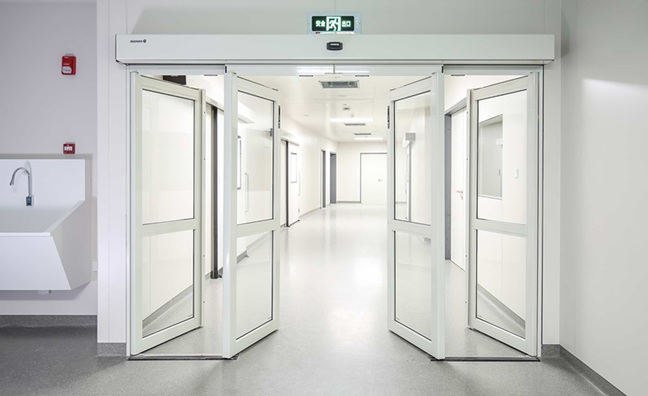

Cửa tự động bệnh viện Egermency

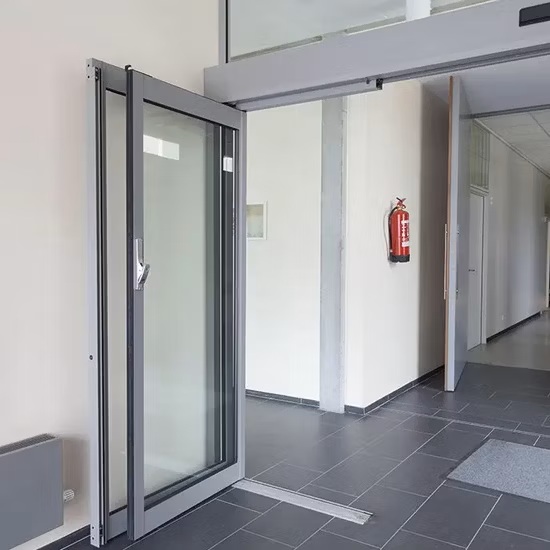

Cửa trượt quay Breakout T12

Đánh giá ưu điểm và nhược điểm kỹ thuật cửa khẩn cấp Egermency

Ưu điểm

• Diện tích thoát hiểm tối đa 100% giải phóng luông người gấp đôi so với thông thường
• Khả năng lưu thông cơ giới không cần tháo dỡ cửa
• Vận hành độc lập không phụ thuộc vào nguồn điện hay sự cố phần mềm điều khiển

Nhược điểm

• Chi phí đầu tư cao so với tiêu chuẩn do kết cấu profile dày mạ Anot hóa, hệ thống cơ khí phức tạp
• Yêu cầu kỹ thuật lắp đặt khắt khe, dung sai cho phép nhỏ dưới 1mm
• Bảo dưỡng định kỳ được được thực hiện 6 tháng/lần

Tóm lại cửa tự động khẩn cấp Breakout không còn là một tùy chọn xa xỉ, mà đã trở thành một tiêu chuẩn kỹ thuật thiết yếu, một mắt xích quan trọng trong hệ thống an ninh và PCCC của mọi công trình công cộng. Việc đầu tư vào hệ thống cửa breakout (Panic) chính là lời cam kết mạnh mẽ nhất của các chủ đầu tư và kiến trúc sư trong việc trân trọng và bảo vệ giá trị vô giá của con người trước mọi biến cố của thiên tai và nhân họa.
