Cửa kính cảm biến xoay tròn là motor cửa điều khiển điện tử xoay quanh trục trung tâm sử dụng cảm biến hồng ngoại kết hợp cùng mắt thần thông minh truyền và nhận tín hiệu chuyển động, là bước đột phá hiện đại trong thiết kế kiến trúc, được sử dụng rộng rãi tại các trung tâm thương mại, khách sạn và tòa nhà văn phòng. Loại cửa này thường có 3 hoặc 4 cánh được bố trí đối xứng qua trục giữa, tạo thành các khoang cửa có diện tích đều nhau, kết hợp cơ chế cửa kính xoay tròn với công nghệ cảm biến chuyển động tiên tiến, cho phép cửa xoay mượt mà khi có người đến gần.

Cửa quay tròn được trang bị cảm biến hồng ngoại, hệ thống phát hiện chuyển động và kích hoạt các hệ thống cửa tự động mở/đóng chính xác, mang lại khả năng vận hành không tiếp xúc, giảm thiểu tiếp xúc vật lý và nâng cao vệ sinh. Kết cấu kính cường lực đảm bảo độ bền, an toàn, đẹp về thẩm mỹ, hỗ trợ kiểm soát thông minh, nâng cao an ninh, quản lý lưu lượng người hiệu quả, góp phần tiết kiệm năng lượng nhờ giảm thất thoát nhiệt và duy trì kiểm soát khí hậu trong nhà. Với sự kết hợp an toàn và tiện lợi, loại cửa này đã trở thành yếu tố thiết yếu trong kiến trúc đương đại, mang đến sự hòa quyện hoàn hảo giữa công năng, phong cách và đổi mới.

Cửa kính cảm biến xoay tròn

1. Nguyên lý hoạt động và vai trò của cảm biến thông minh

• Cửa xoay cảm biến dựa trên sự phối hợp giữa cảm biến, động cơ truyền động, bộ điều khiển, thiết bị an toàn và kết cấu cửa xoay
• Cảm biến được lắp đặt phía trên cửa liên tục quét khu vực xung quanh để phát hiện chuyển động
• Khi người tiến đến khu vực cửa, cảm biến sẽ phát hiện người sử dụng và truyền tín hiệu đến bộ điều khiển
• Bộ điều khiển kích hoạt hệ thống truyền động làm cánh cửa quay nhẹ nhàng quanh trục trung tâm
• Hệ thống có thể lập trình điều chỉnh tốc độ quay theo lưu lượng người qua lại
• Khi không có người sử dụng cửa có thể giảm tốc độ hoặc chuyển sang trạng thái chờ
• Có thể sử dụng nhiều cảm biến để giám sát các khu vực khác nhau của lối vào
• Cảm biến an toàn giúp phát hiện vật cản hoặc tình trạng bất thường
• Cơ chế điều khiển khẩn cấp cho phép hệ thống dừng hoặc chuyển sang chế độ vận hành phù hợp
• Quá trình tự động này loại bỏ nhu cầu đẩy hoặc kéo cửa bằng tay
• Thuận tiện hơn đối với người mang hành lý, túi mua sắm, tài liệu hặc vật dụng khác

Bản vẽ cửa kính cảm biến xoay trục giữa

2. Cấu tạo, các chế độ vận hành của cửa kính cảm biến xoay tròn

* Phần tự động

Động cơ điện (Motor)

• Động cơ điện là trái tim của hệ thống cửa xoay tự động
• Cung cấp trợ lực để xoay cửa một cách êm ái và nhẹ nhàng
• Các động cơ điện thường được nhập khẩu từ Đức, Nhật Bản, Thụy Sỹ, Mỹ, Hàn Quốc … đảm bảo độ bền và hiệu suất cao

Hệ thống cảm biến (sensor)

• Cảm biến gồm nhiều loại khác nhau như radar phát hiện chuyển động, sensor phát hiện vật cản, sensor phát hiện va chạm
• Cảm biến được bố trí ở nhiều vị trí khác nhau
• Đảm bảo phát hiện chính xác mọi chuyển động
• Đảm bảo an toàn cho người sử dụng

Hộp điều khiển (Controller)

• Controller là trung tâm xử lý tín hiệu từ các cảm biến và điều khiển hoạt động động cơ
• Hộp điều khiển cho phép cài đặt nhiều chế độ vận hành khác nhau
• Có thể thay đổi tốc độ quay, thời gian chờ, và các chế ddoojo hoạt động đặc biệt

* Phần cứng

Cánh cửa

• Là bộ phận chính của cửa xoay
• Thường được làm từ kính cường lực có độ dày 10-12mm
• Đảm bảo độ trong suốt và khả năng chịu lực tốt
• Kính cường lực mang lại vẻ đẹp sang trọng, cách âm tốt, cách nhiệt vượt trội

Khung cửa

• Khung cửa được chế tạo từ inox hoặc nhôm hợp kim chất lượng cao
• Khung có độ bền theo thời gian và khả năng chịu lực tốt
• Khung cửa có tác dụng bảo vệ cánh kính
• Khung tạo nên vẻ đẹp hoàn thiện cho toàn bộ hệ thống

Bộ phận bản lề

• Bản lề được lắp đặt tại phần trục của cánh cửa
• Bản lề cho phép cửa hoạt động trơn tru và dễ dàng
• Bản lề thường được làm từ các chất liệu không gỉ
• Khả năng chịu lực tốt trong quá trình sử dụng lâu dài

Cửa kính cảm biến xoay trục giữa

Chi tiết Cửa cảm biến xoay trục giữa

Các chế độ vận hành

Cửa cảm biến quay tròn hiện đại sử dụng kết hợp cảm biến chuyển động, cảm biến hiện diện, cảm biến chống kẹt, cảm biến chân va chạm tầm thấp, được trang bị nhiều chế độ vận hành linh hoạt

NIGHT (Chế độ khóa điện)

• Tất cả các cảm biến đều không hoạt động
• Cửa được đóng và giữ bằng lực của phanh điện
• Chế độ thường được sử dụng vào ban đêm hoặc khi tòa nhà đóng cửa

REVOLVE (Chế độ xoay liên tục)

• Cửa xoay liên tục với tốc độ chậm
• Khi có người vào vùng phát hiện của radar cửa sẽ xoay theo tốc độ phù hợp với di chuyển của người

AUTOMATIC (Chế độ tự động)

• Bình thường cửa dừng, nhưng khi có người tới gần cửa sẽ tự động phát động quay
• Đây là chế độ được sử dụng phổ biến nhất trong các tòa nahf văn phòng và trung tâm thương mại

EXIT (Chế độ một chiều)

• Chỉ cho phép đi một chiều từ trong ra ngoài
• Thường được sử dụng trong các tình huống cần kiểm soát luồng người ra vào

MANUAL (Chế độ thủ công)

• Cho phép cửa xoay bằng tay với tốc độ được kiểm soát
• Tránh xoay quá nhanh do tác động của gió

Kích thước Cửa kính tự động xoay trục giữa

Nâng tầm kiến trúc hiện đại và kiểm soát lưu thông

• Cửa xoay tròn tạo điểm nhấn ấn tượng cho mọi kiến trúc hiện đại
• Định hình phong cách thẩm mỹ tổng thể cho công trình
• Sử dụng bộ khung hợp kim cao cấp như inox phay xước, nhôm anốt hóa, ốp đồng tổng thể, hệ thống đèn LED âm trần đồng bộ với mặt đứng tòa nhà kết hợp cùng vách kính cường lực bao quanh, đường nét uốn cong mượt mà
• Nâng tầm giá trị thương hiệu cho tòa nhà và thể hiện hình ảnh thương hiệu
• Tạo cảm giác chuyên nghiệp ngay từ bước chân đầu tiên của khách hàng
• Đây là giải pháp kiểm soát lưu thông rất hiệu quả
• Phân chia luồng người ra/vào thành các khoang riêng biệt, di chuyển theo một chiều quay nhất định
• Tránh hiện tượng xô đẩy hay ùn tắc vào giờ cao điểm tại tòa nhà văn phòng lớn
• Đáp ứng cùng sự phát triển của công nghệ tòa nhà thông minh
• Cửa quay cảm biến tiếp tục hoàn thiện nhờ tích hợp trí tuệ nhân tạo AI
• AI dự đoán luồng người và quản lý năng lượng tự động

Mặt cắt Cửa tự động xoay tròn

Sự kết hợp giữa độ bền, an toàn, quản lý luồng giao thông và tích hợp kiểm soát ra vào

• Vật liệu cấu tạo nên khung, cánh cửa là các vật liệu siêu bền, độ an thẩm mỹ cao
• An toàn của người sử dụng được đặt lên hàng đầu  khi cửa xoay tích hợp hệ thống cảm biến va đập, an toàn đa điểm
• Các dải cảm biến được lắp tại khung cửa cố định, các mép cánh kính xoay, chân cánh cửa
• Cửa sẽ dừng khẩn cấp ngay lập tức để bảo vệ người, loại bỏ hoàn toàn rủi ro bị kẹp
• Quản lý luồng giao thông bằng cách cài đặt điều chỉnh tốc độ quay, kích thước khoang, độ nhạy cảm biến
• Cung cấp chế độ quay liên tục giờ cao điểm, chuyển chế độ theo yêu cầu giờ thấp điểm
• Cửa có thể được tích hợp với hệ thống kiểm soát ra vào để cung cấp lối vào được kiểm soát an toàn
• Tùy chọn tích hợp bao gồm đầu đọc thẻ, máy quét sinh trắc học, bàn phím PIN, ứng dụng di động
• Có thể tích hợp với hệ thống quản lý tòa nhà
• Cửa có thể ghi nhật ký dữ liệu ra vào để kiểm toán an ninh, phân tích mật độ sử dụng

Một số hình ảnh thi công thực tế Cửa xoay cảm biến motor tự động quay tròn

Cửa kính xoay tròn tự động

Cửa quay tròn tự động cao cấp

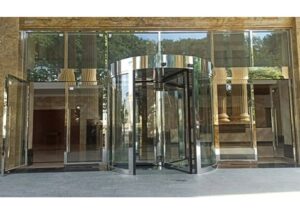

Cửa xoay tự động 3 cánh

Cửa xoay tự động 4 cánh inox bóng

Cửa xoay tự động 4 cánh inox hairline

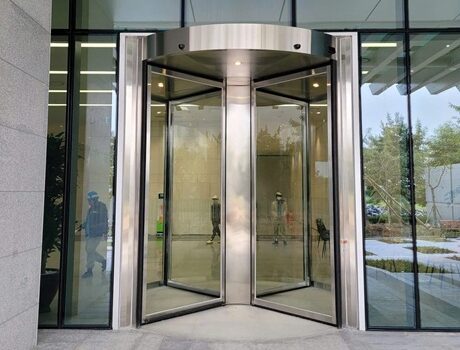

Cửa xoay tự động 4 cánh

Cửa xoay tự động khung inox vàng hồng

Nhà thầu cửa tự động xoay tròn

Trưng bày cửa xoay tự động
